Máquina de Medição de Vídeo/Instrumento de Medição Automática

Informação básica

Modelo Nº.	Sky-4030AT
Suporte personalizado	OEM, ODM, Obm
Pacote de transporte	Cada conjunto protegido com fibra de resina e filme PP, T
Especificação	9709701700
Marca comercial	GIEZHY
Origem	Guangzhou, China
Código SH	9015400000
Capacidade de produção	1000

Descrição do produto

Características do instrumento:
Controle CNC dos eixos X, Y, Z, medição automática;
Sistema de posicionamento de tela grande, conveniente para encontrar rapidamente a posição de medição;
Trilho deslizante linear de precisão de três eixos, sistema de transmissão de precisão;
Interruptor de operação do mouse e joystick a qualquer momento, rápido e conveniente;
Fonte de luz de superfície de anel programável de 8 zonas, fonte de luz de perfil de LED; Medição automática da altura do foco, pode ser instalada sonda de contato (ou sensor a laser) para obter medições 3D; software de medição automática de imagem GIEZHY; O eixo Z do equipamento de detecção de curso superdimensionado personalizado pode ser personalizado até 400 mm

Exemplos de medição:

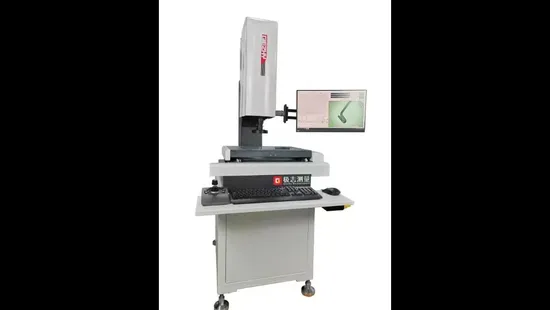

Imagem da máquina de medição:

Video Measuring Machine/Automatic Measuring Instrument

Parâmetro técnico :

Número do modelo		Sky-3020A	Sky-4030A	Sky-5040A
Curso de medição X×Y×Z		300×200×200mm	400×300×200mm	500×400×200mm
Material e Estrutura		Granito / Banco
DIMENSÃO TOTAL		700×600×1700mm	970×970×1700mm	1070×1100×1700mm
Peso		350kg	400kg	480kg
Capacidade de carregamento		30kg
Precisão		Exy=(2,8+L/200)μm
velocidade		15m/min
resolução de escala		0,5μm
modo de transmissão		Parafuso de esfera de precisão importado dos eixos X, Y, Z
trilho de transmissão		trilho de precisão
CCD		Câmera HD de 1/3 de polegada
Distância de trabalho da lente		90mm
Iluminação	Iluminação de contorno	Iluminação LED com brilho ajustável de 256 níveis
	Iluminação de superfície
