Máquina de medição de vídeo manual 2D Instrumento de medição 2D

Aplicação: A série é adequada para todas as aplicações de medição 2DMedição automática de forma e elementos geométricos,

Enviar consulta

Descrição

Informação básica

Modelo Nº.	YVM-3020VT
Capacidade de produção	600/Ano

Descrição do produto

2D Manual Video Measuring Machine 2D Measurement Instrument

_Aplicativo:

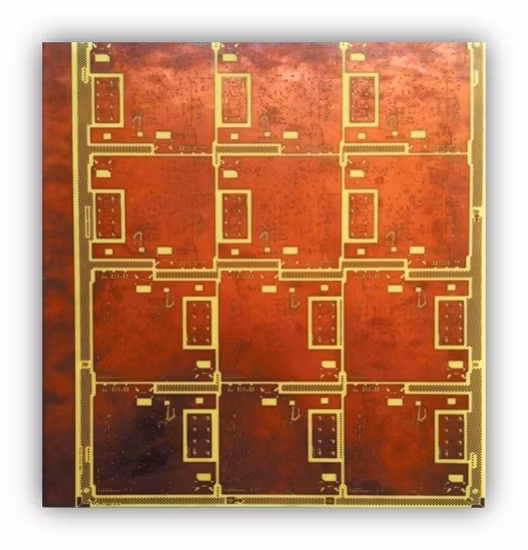

A série é adequada para todas as aplicações de medição 2DMedição automática de forma e elementos geométricos, comprimentos, ângulos, contornos, amplamente utilizado em PCB, indústria de placas de circuito FPC, filme e outras medições e controle de qualidade

_{Características}
1.Software de medição YX-CSPC profissional2. A máquina adota a estrutura do corindo, que tem boa estabilidade. Calor e resistência à corrosão.3.

Régua de grade de vidro 0,5um

Os eixos XYZ usam trilho guia em forma de V e parafuso de esfera
5. Com espelho de ampliação manual de 0,7-4,5X

2D Manual Video Measuring Machine 2D Measurement Instrument

Item	Especificação técnica
Número do modelo	YVM-3020VT	YVM-4030VT	YVM-5040VT
Faixa de medição	300200200mm	400300200mm	500400200mm
Tamanho da máquina	6506001650mm	8508001650mm	9508501650mm
Peso da máquina	180kg	250kg	350kg
Precisão de medição	X,Y:(3+L/200)μm Z: (5+L/200)μm
Repetir Precisão	3μm
Junta de Vidro do Mancal (kg)	50kg
Lentes da câmera	Lente de ampliação de slot manual de alta resolução de 0,7-4,5x
CCD	Câmera colorida de alta resolução de 1/3" com 750 linhas
software de medição	O YCSPC
fonte de luz para cima	Fonte de luz fria LED de anel de superfície de 3 anéis e 8 áreas, brilho ajustável
Fonte de luz inferior	Projeto de caminho de luz paralelo, fonte de luz fria LED ajustável continuamente contínua
Trilho de guia	Trilho guia em V de alta precisão
Poder	220 V(CA) 50 Hz

2D Manual Video Measuring Machine 2D Measurement Instrument
